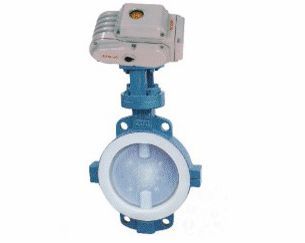

D971H系列硬密封電動蝶閥
用 途
電動蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等的給排水、氣體管道上作調節流量和截流介質的作用。
主要特點
1、設計新穎、合理、結構，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
采用標準
設計標準：GB/T12238-1889
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：GB/T12221-1889
壓力試驗：GB/T13927-1992；JB/T9092-1999
主要技術參數
|
公稱通徑 |
DN（mm） |
20-2000 |
|
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
|
試驗壓力Ps（MPa） |
強度試驗 |
0.9 |
1.5 |
|
密封試驗 |
0.006 |
1.1 |
|
|
氣密封試驗 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
||
主要零件材質
|
零件名稱 |
材 料 |
|
閥 體 |
各種橡膠 聚四氟 |
|
蝶 板 |
灰鑄鐵 球墨鑄鋼 鑄鋼 |
|
密封圈 |
球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及特殊材料 |
|
閥 桿 |
2Cr13不銹鋼 |
|
填 料 |
O型圈 柔性石墨 |
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氯乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或orj |
XA或or JA |
Xb或or JB |
XC、JC或orF |
XD或or JD |
XE或or JE |
|
耐高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
