公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體(W、O、G)
螺紋類型：G·NPT.BSPT.BSP.DIN 259/ 2999
主要零件材料
| 序號 | 零件名稱 | 材質 | ||
| 1 | 閥體 | CF8 | CF8M | |
| 2 | 閥蓋 | CF8 | CF8M | |
| 3 | 球體 | SS304 | SS316 | |
| 4 | 閥座 | RPTEE | ||
| 5 | 閥桿 | SS316 | ||
| 6 | 手把 | SS304 | ||
| 7 | 填料 | PTFE | ||
| 8 | 密封墊 | PTFE | ||
| 9 | 螺母 | SS304 | ||
| 10 | 把套 | PLASTIC | ||
| 11 | 墊圈 | SS304 | ||

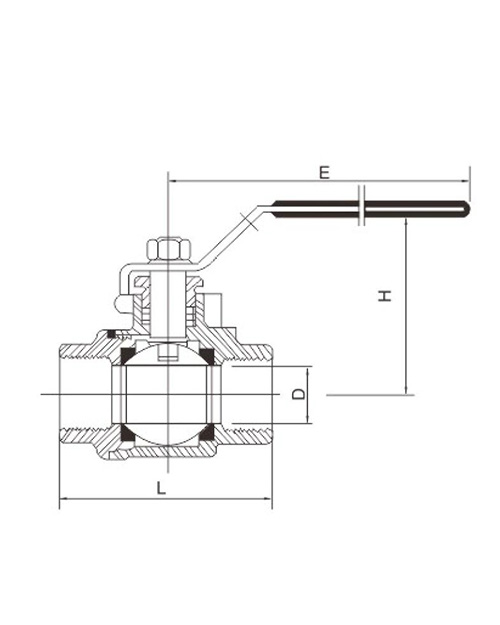

| NPS | DN | D | L | H | W |
| 1/4 | 6 | 10 | 55 | 42 | 95 |
| 3/8 | 10 | 12 | 55 | 42 | 95 |
| 1/2 | 15 | 15 | 62 | 51 | 108 |
| 3/4 | 20 | 20 | 75 | 58 | 115 |
| 1 | 25 | 25 | 85 | 77 | 135 |
| 1 1/4 | 32 | 32 | 102 | 83 | 150 |
| 1 1/2 | 40 | 38 | 108 | 97 | 175 |
| 2 | 50 | 50 | 124 | 106 | 190 |
| 2 1/2 | 65 | 65 | 163 | 122 | 220 |
| 3 | 80 | 80 | 185 | 133 | 250 |
| 4 | 100 | 100 | 225 | 162 | 320 |
